ZAHRÁDKA 11 · DOKONČENÁ REKONSTRUKCE · STUDIE 0.14 · MODEL PODLE DWG 261001
Interiéry: světlo, materiály, prostor
Patrikova pracovna · Lenčina pracovna · Co se změnilo a co zůstává předběžné
Osmnáct pohledů z deseti místností, opravený krb a aktualizovaná kuchyně. Všechny obrázky jsou vyrenderované ze skutečné 3D geometrie, nikoli upravené fotografie.
Kuchyň: dvě kompaktní křesla naproti gauči, čtyři barové stoličky podél ostrůvku a osm jídelních židlí (čtyři na každé dlouhé straně). Stůl, ostrůvek a gauč zůstaly na svých místech.
Nová materiálová studie: broušený beton v kuchyni, pracovnách, koupelnách, komunikacích i podkroví. Pouze přízemní ložnice má dubová prkna a vysokou dřevěnou desku za postelí. Oba vysoké kuchyňské bloky a pracovní desky jsou nerezové; roleta zůstává dřevěná. Spodní skříňky a boky ostrůvku jsou návrh v přírodním matném dubu. Dilatace betonu, skladby podlah a povrch pro mokré prostory nejsou specifikované.
Kuchyň má rovný strop. Klenby místností 102–107 jsou nově prostorově rekonstruované podle půdorysů a řezů, včetně dvou polí ložnice. Příčné zakřivení a nekótované výšky zůstávají aproximací. Podklady, změny a míra přesnosti.
Nábytek bez přímé specifikace v plánech je návrh: v modelu jej lze vypnout vrstvou Residential · proposed loose furniture. Materiály a detaily nejsou výrobní ani prováděcí dokumentace.

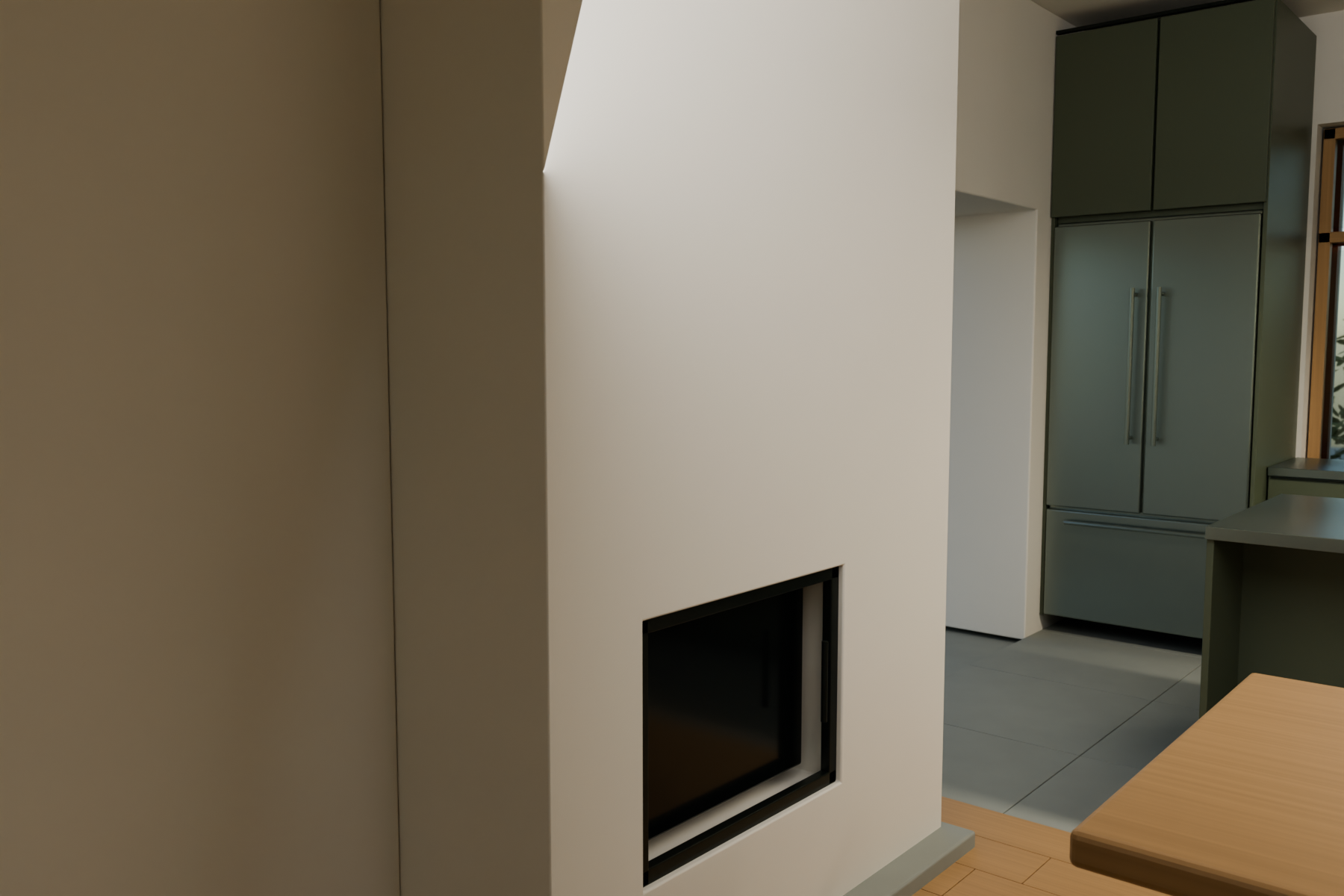

Aktualizovaná kuchyň a krb

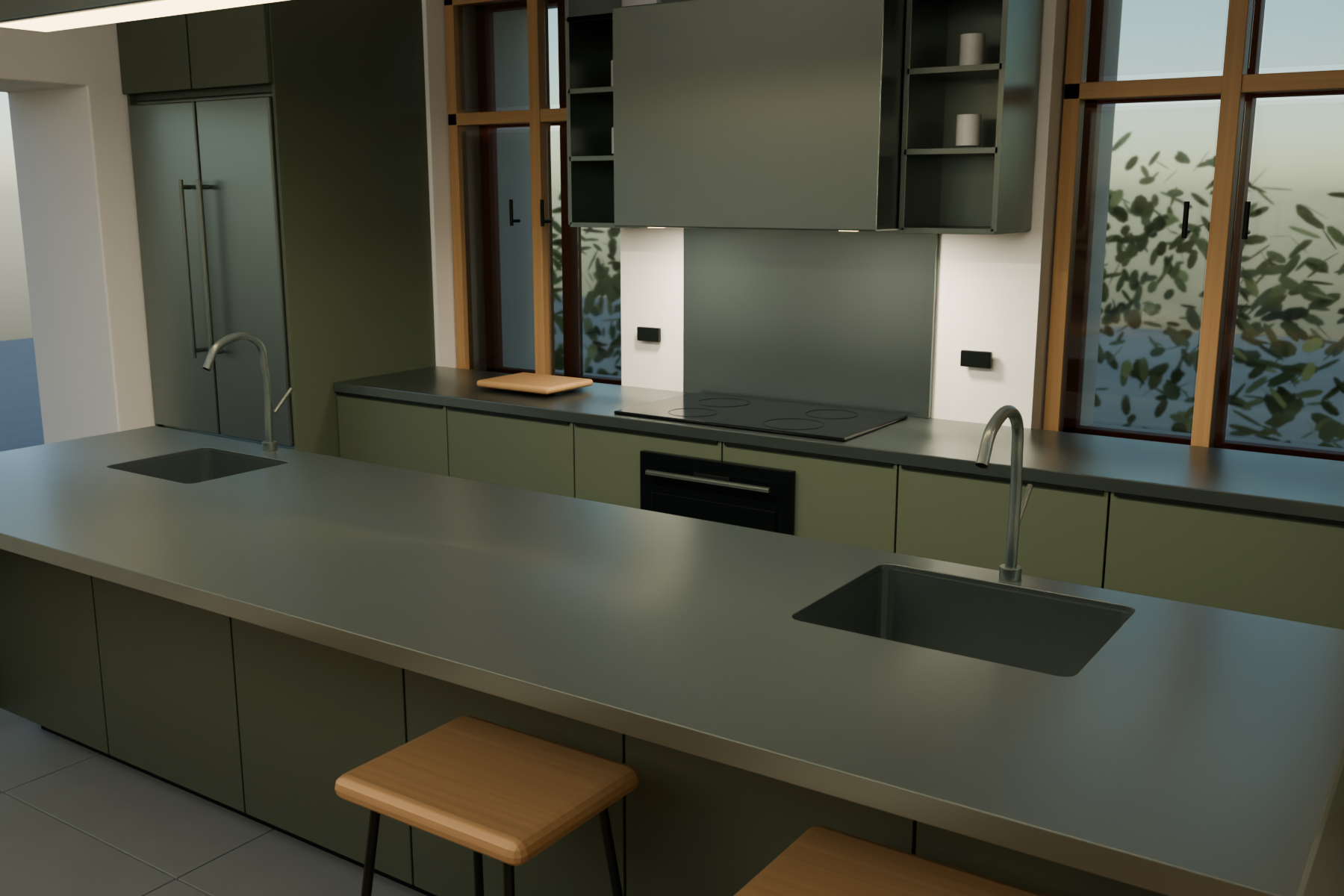

Dřezy se používají od kuchyňské linky. Baterie jsou až za mísami, na protější straně vůči obsluze, nikoliv u pracovní hrany ostrůvku. Výtoky a ovládání míří k pracovní uličce. Větší dřez zůstává vpravo.

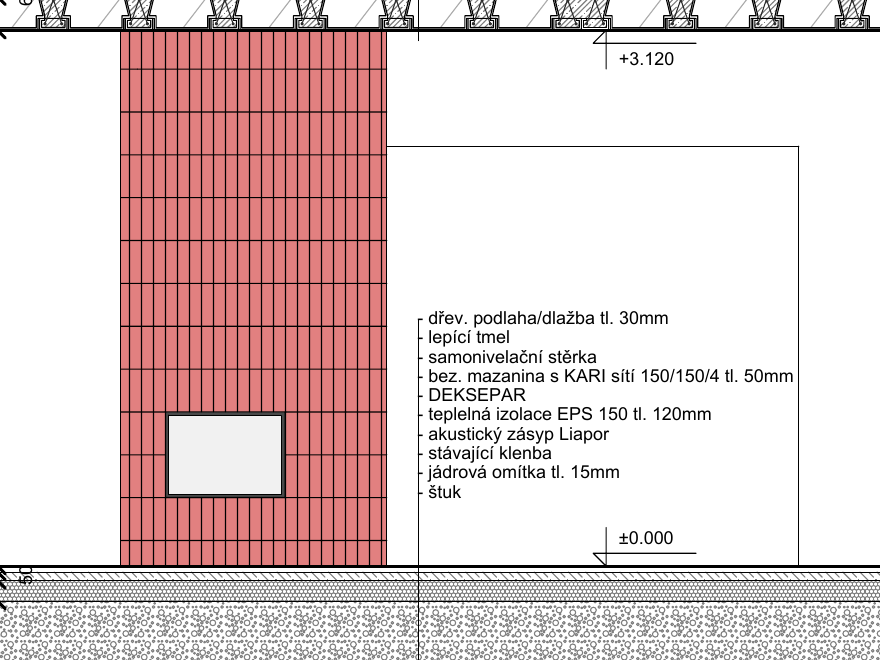

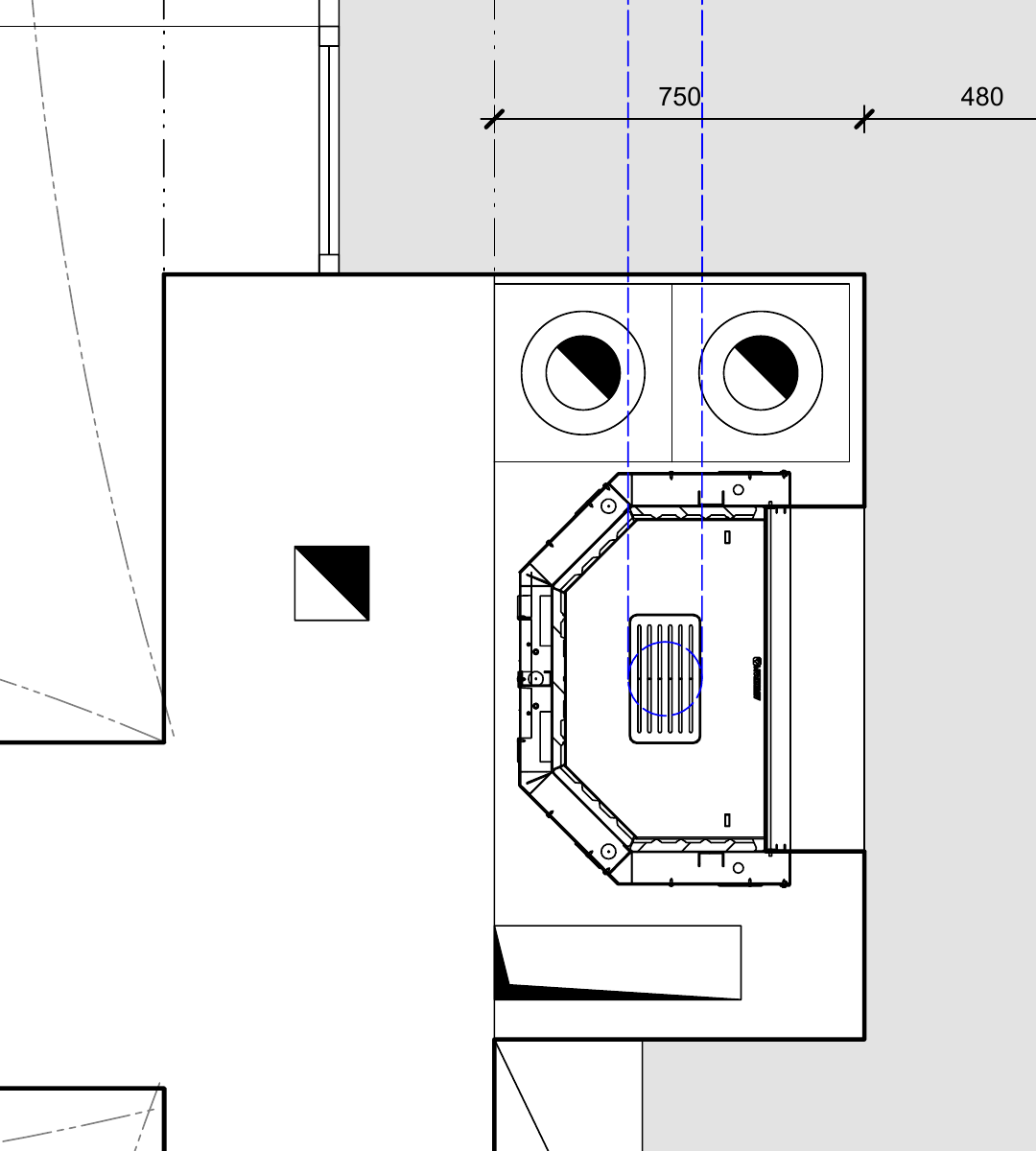

Opravený půdorys bloku 750 × 1551 mm, návaznost na 300mm ústupek zdiva a dvojitý komín u konce směrem ke kuchyni. Spodní otvor vložky odpovídá interpretaci řezu S107. Přesný výrobek, povrch a ukončení komína nad střechou zůstávají předběžné.

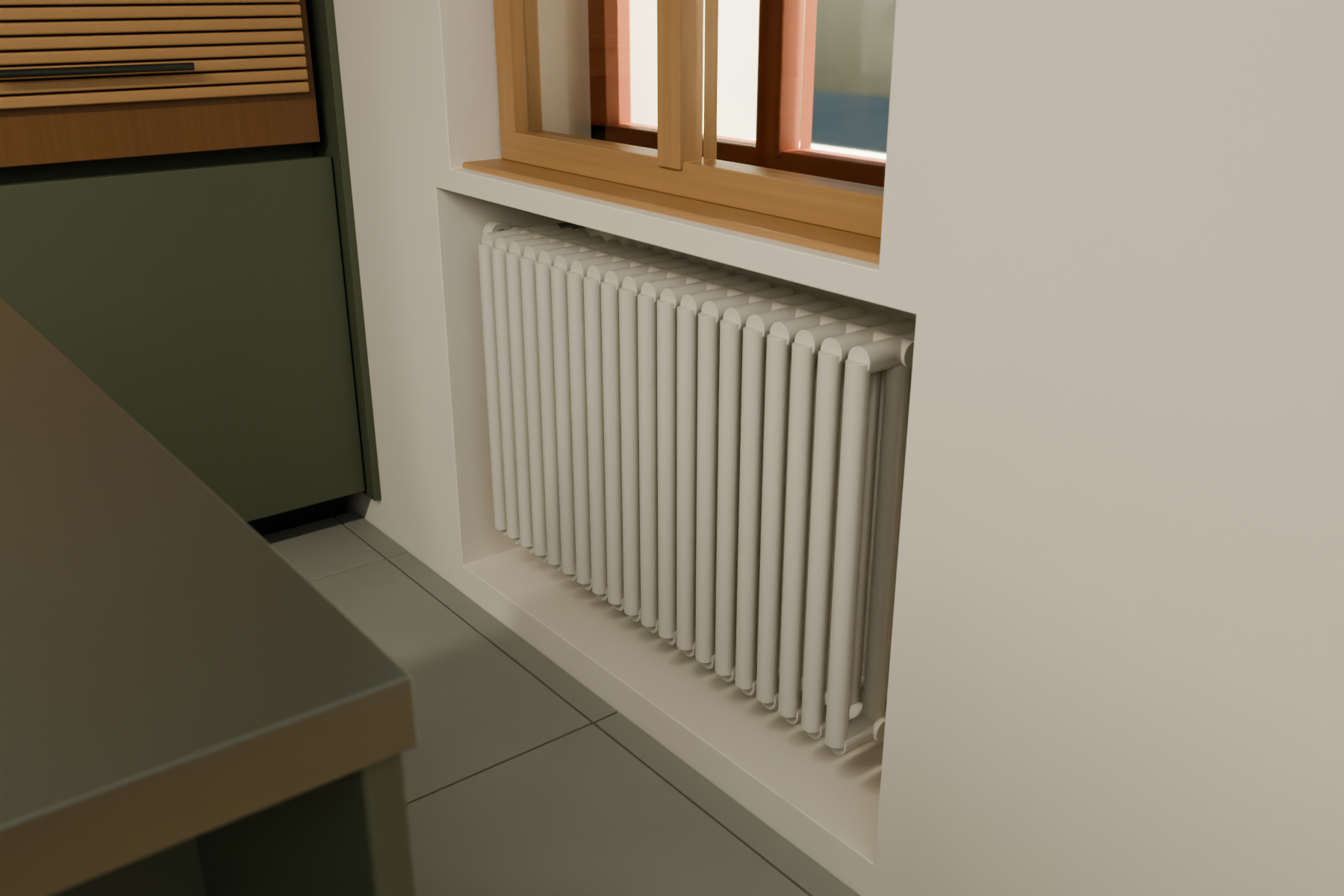

Půdorysný detail · Pohled v řezu · Radiátory
102 · Ložnice
S104 / S143 · DWG 261001
Stavební uspořádání podle plánů; volný nábytek, textilie a světla jsou návrhové. Masivní dřevěné dubové čelo široké 3,2 m, horní hrana ve výšce 2,1 m, tloušťka 28 cm; přesahuje postel i oba noční stolky. Skříně jsou přes zadní stěnu, za čelem zbývá 93 cm. Původní poloha postele je zachovaná; boční vstupy 52 / 57 cm jsou úzké a případný posun sestavy čeká na potvrzení. Rozměry jsou návrhové. Klenby jsou prostorová aproximace podle půdorysů a řezů, ne přesné zaměření.
Pohled do šatníku za čelem postele.

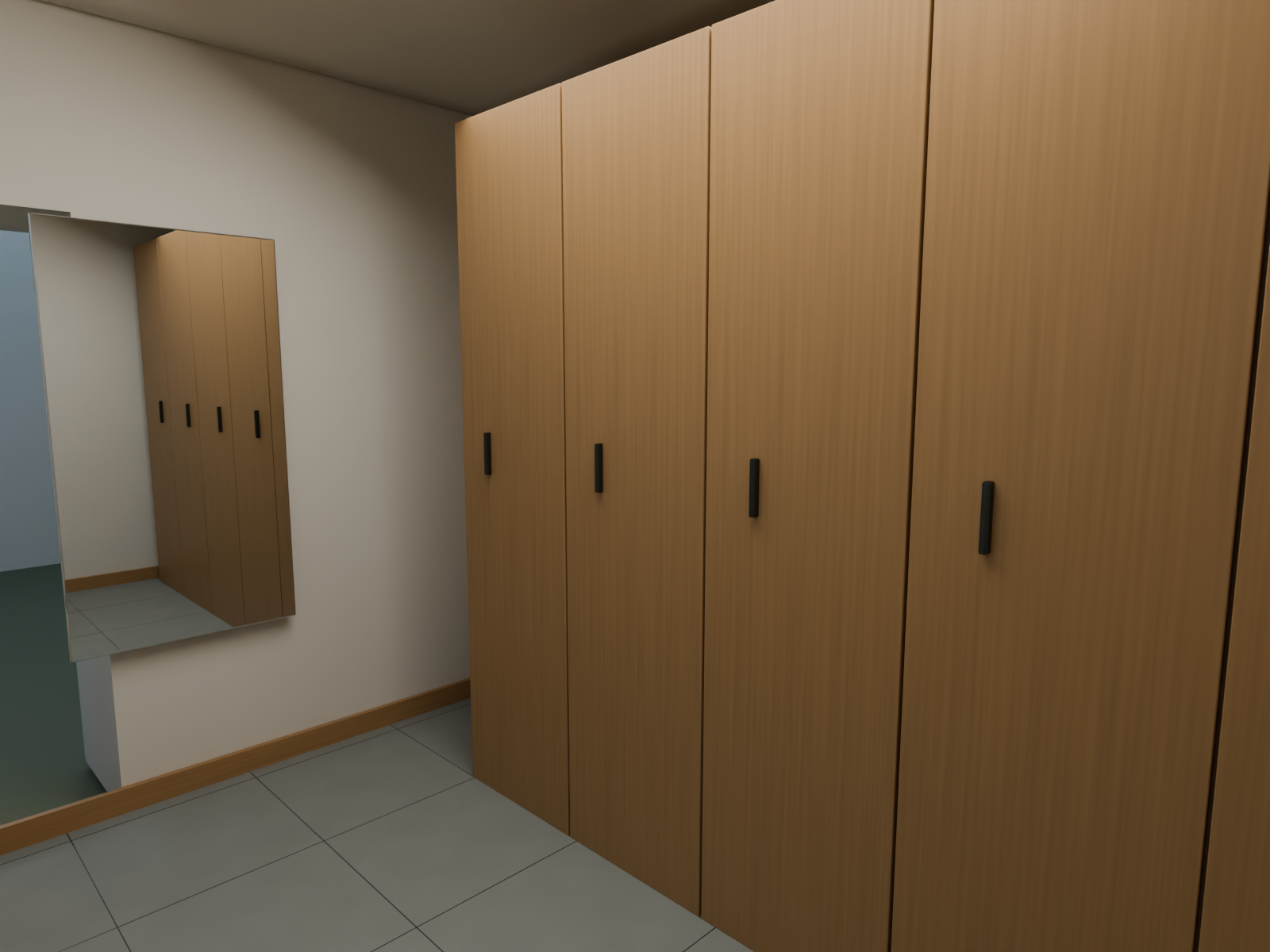

103 · Vstupní hala / předsíň
S104 / S143 · DWG 261001
Stavební uspořádání podle plánů; volný nábytek, textilie a světla jsou návrhové. Skříně nově po obou stranách průchodu do kuchyně podle principu S104/S143; mezi bloky je 132 cm. Šířky jsou přizpůsobené současnému 120cm modelovému otvoru, nikoli výrobnímu výkresu (D07 v plánu: 80 cm). Lavice je pod zrcadlem, mimo vstup ke schodům a dveře ložnice. Klenby jsou prostorová aproximace podle půdorysů a řezů, ne přesné zaměření.
Opačný pohled ukazuje nástup ke schodům. Schodiště je nově podle DWG 261001: 16 × 185/250 mm na podestu +2,960, pod ním rameno do sklepa 13 × 197/250 mm. Zábradlí a povrch stupňů výkresy neurčují.
Doplňkový pohled vzhůru pro čitelnější tvar klenby; stejná geometrie a měřítko.

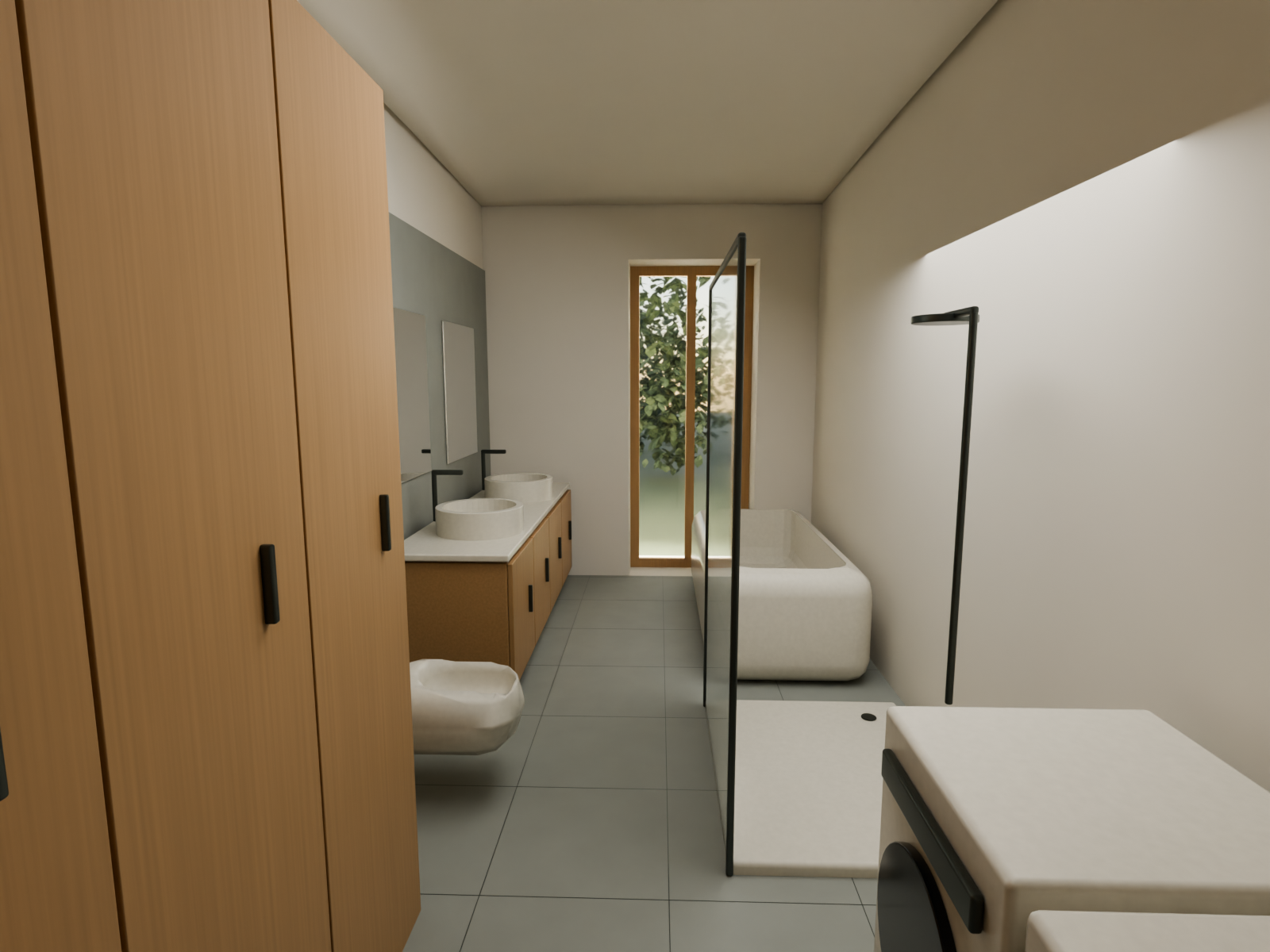

104 · Koupelna s prádelnou
S104 / S143
Rozmístění zařizovacích předmětů podle plánu; výrobky, obklady, zrcadla a osvětlení jsou předběžné. Nové zadání: jediné umyvadlo uprostřed původní široké skříňky (228 cm; deska 233 cm). Pračka je pod sušičkou; směrem ke dveřím je malá úklidová výlevka 45 × 40 cm na vylévání a napouštění kýble, s okrajem 70 cm a zvýšenou baterií. Celou prádelní část kryjí tři šoupací matné panely po kolejnicích, v 3D přepínatelné vlevo/vpravo/zavřeno. Výrobky, stohovací sada, odvětrání a kování jsou předběžné. Klenby jsou prostorová aproximace podle půdorysů a řezů, ne přesné zaměření.
Zavřená zástěna přes výlevku i věž spotřebičů.
Servisní pohled: panely jsou pro vysvětlení sestavy skryté, nikoliv odstraněné z modelu.

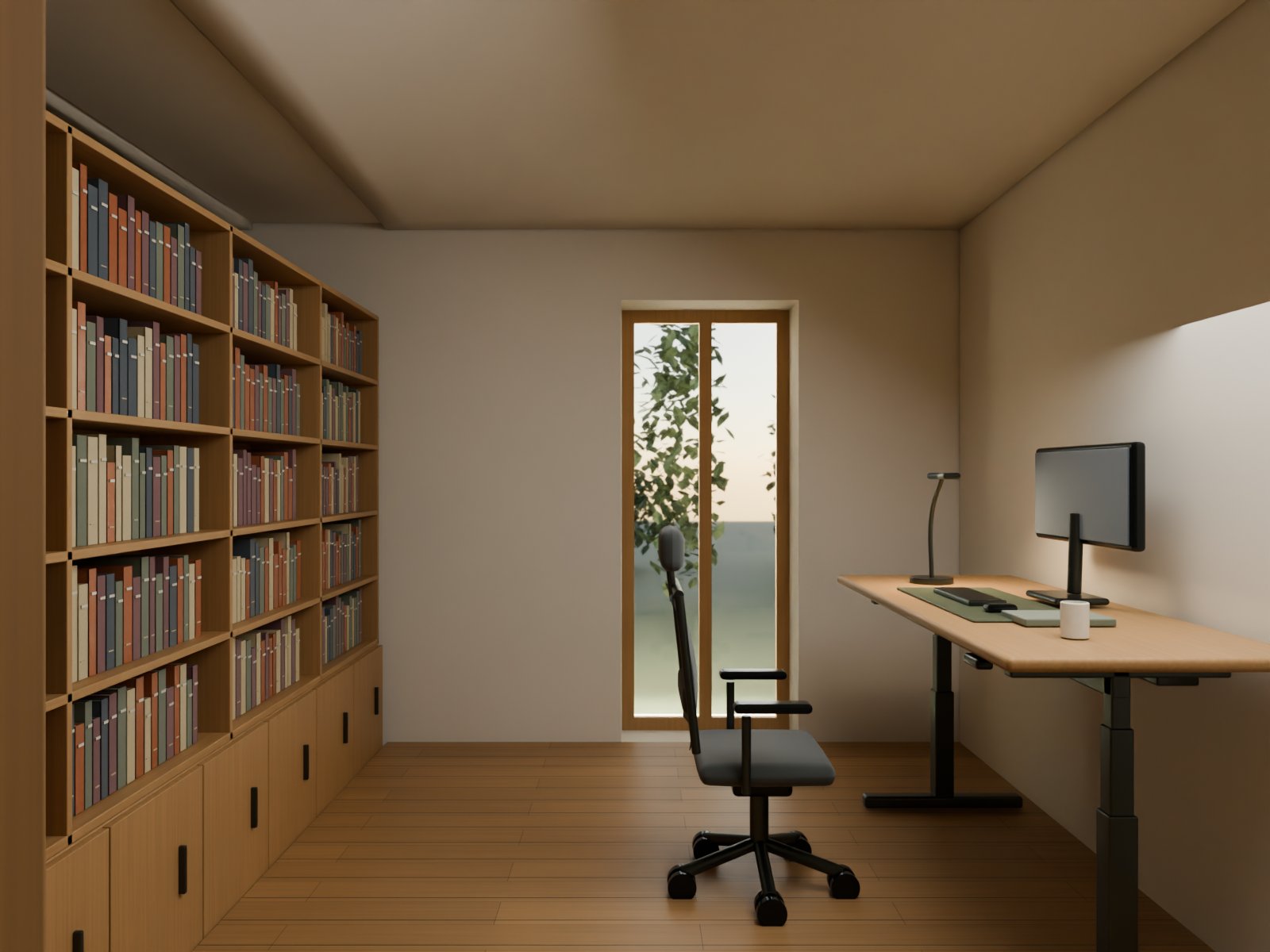

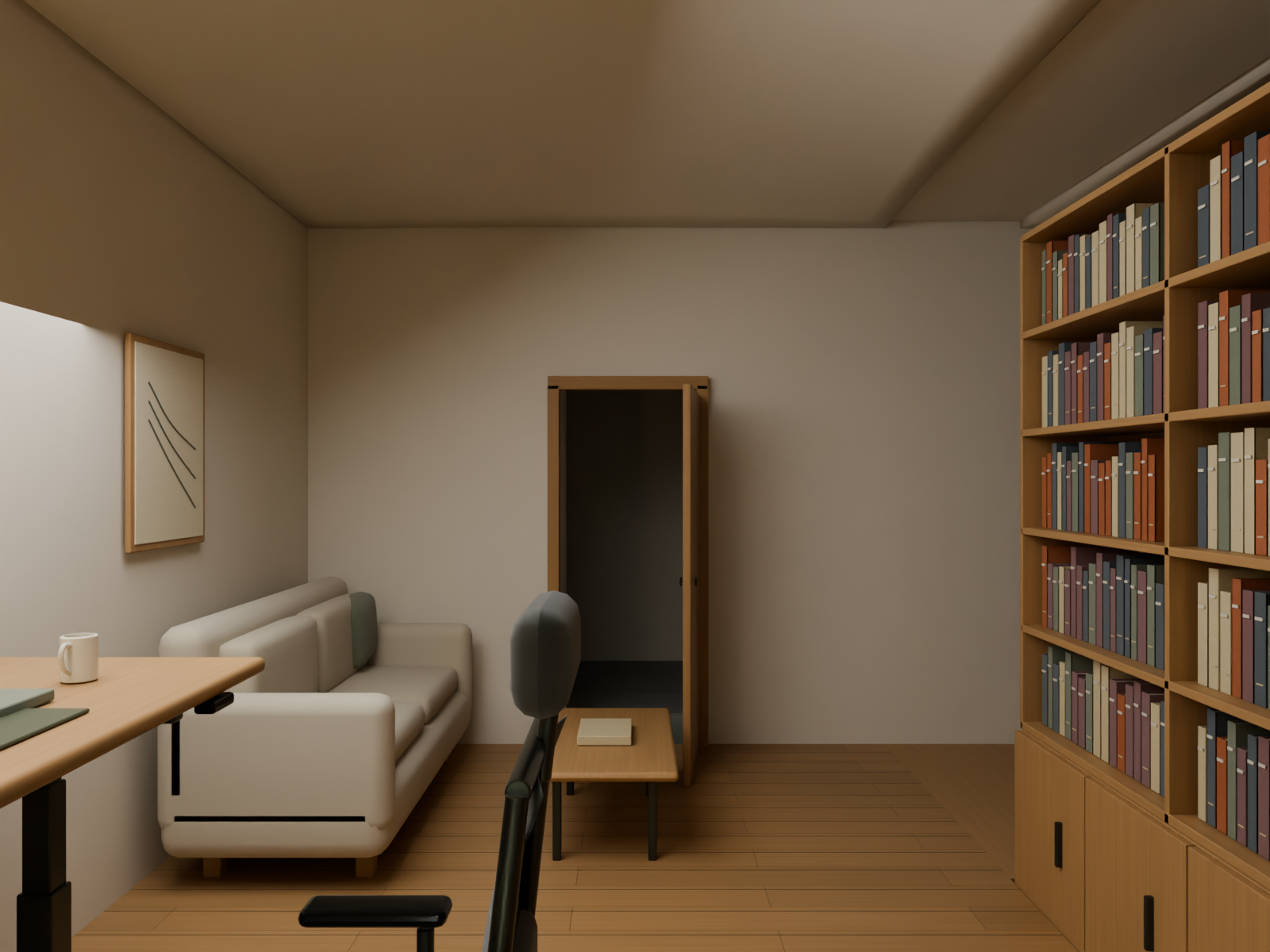

105 · Patrikova pracovna
S104 / S143
Patrikova pracovna u koupelny: plná knihovna, gauč a konferenční stolek u chodby. Podle doplněného zadání: stůl 220 × 85 cm u zdi, výškově nastavitelná podnož a ergonomická kancelářská židle. Spodní komoda je interpretována jako 60 cm vysoká; přesné výrobky a rozměry jsou předběžné. Klenby jsou prostorová aproximace podle půdorysů a řezů, ne přesné zaměření.
Opačný pohled na pracovní místo a dělicí knihovnu.
Porovnat s předchozí verzí
Předchozí kamera 19 mm a jednodušší materiály. Půdorysné rozměry se nezměnily.
106 · Lenčina pracovna
S104 / S143
Lenčina pracovna na konci domu: dřevěná knihovna s knihami a keramikou. Podle doplněného zadání: stůl 220 × 85 cm u zdi, výškově nastavitelná podnož a ergonomická kancelářská židle. Spodní komoda je interpretována jako 60 cm vysoká; přesné výrobky a rozměry jsou předběžné. Klenby jsou prostorová aproximace podle půdorysů a řezů, ne přesné zaměření.
Opačný pohled na pracovní místo a dělicí knihovnu.
Porovnat s předchozí verzí
Předchozí kamera 19 mm a jednodušší materiály. Půdorysné rozměry se nezměnily.

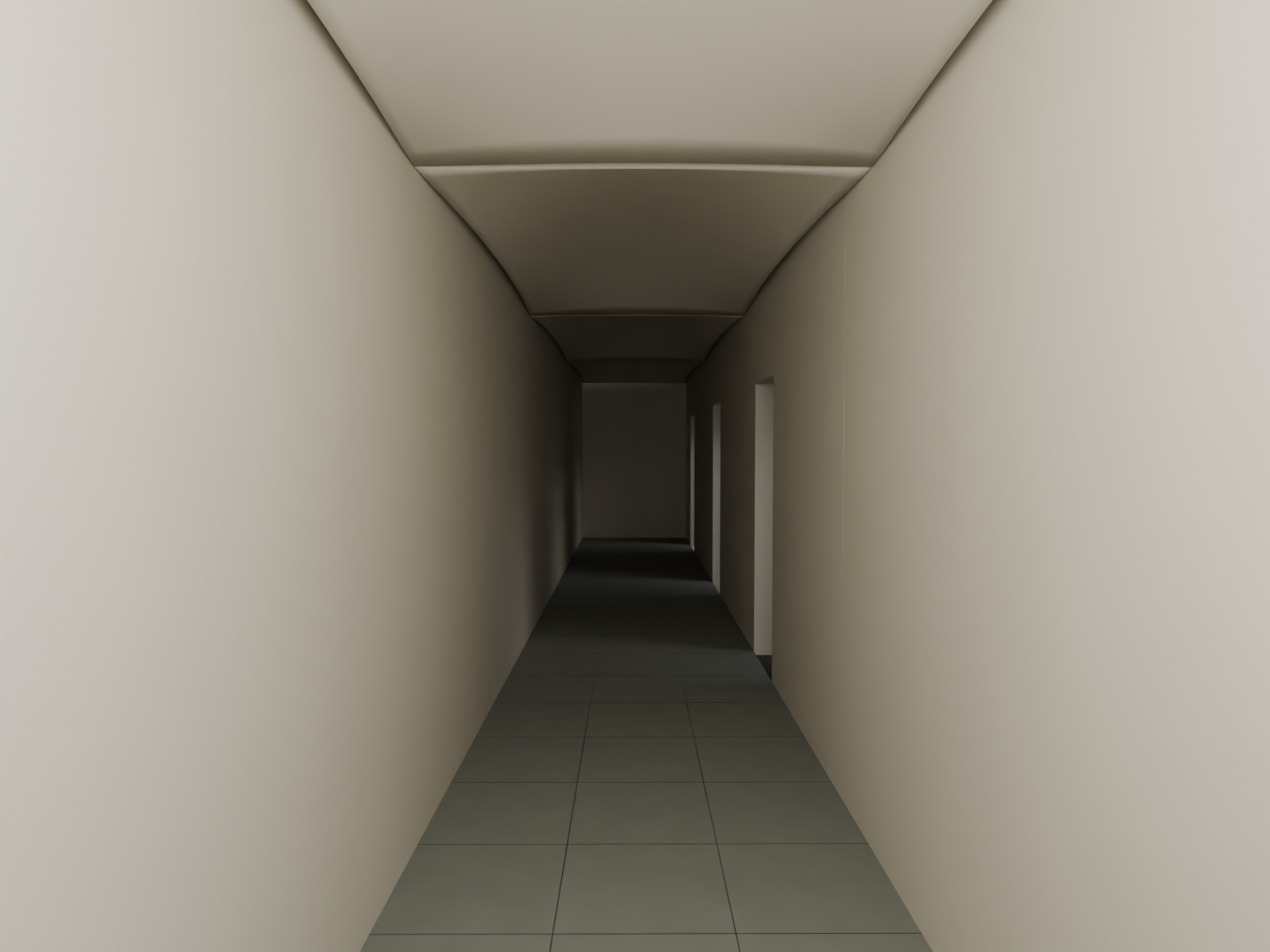

107 · Chodba
S104 / S143 · DWG 261001
Stavební uspořádání podle plánů; volný nábytek, textilie a světla jsou návrhové. Klenby jsou prostorová aproximace podle půdorysů a řezů, ne přesné zaměření.
Doplňkový pohled vzhůru pro čitelnější tvar klenby; stejná geometrie a měřítko.

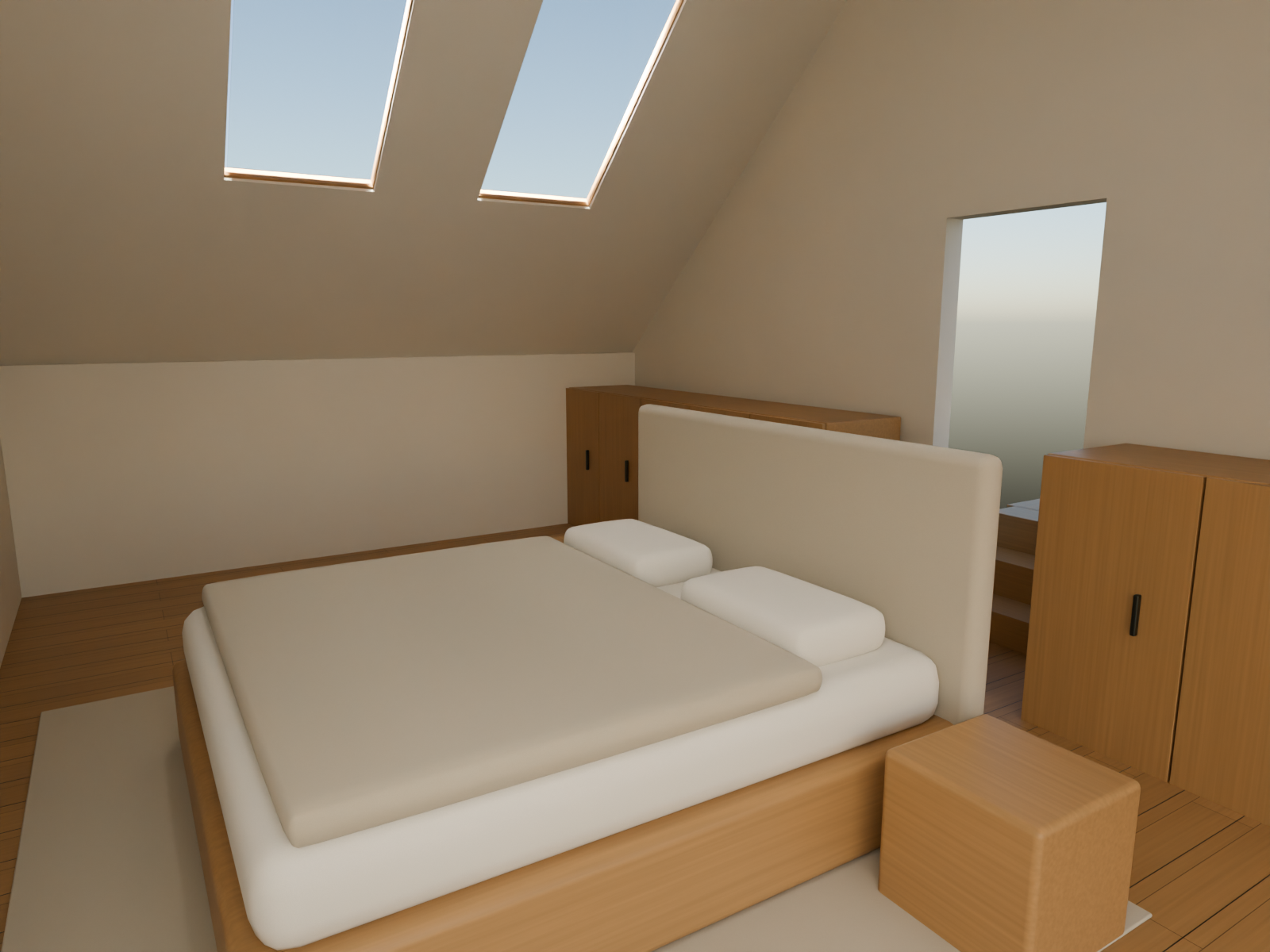

201 · Podkrovní ložnice
S105 / S144 + řezy S107 / S108 · DWG 261001
Stavební uspořádání podle plánů; volný nábytek, textilie a světla jsou návrhové. Příčky, chodba a střešní okna O12 jsou podle DWG 261001 (b3/b4). Šikminy obkladů jsou koordinační model; napojení na krov není dokončené.

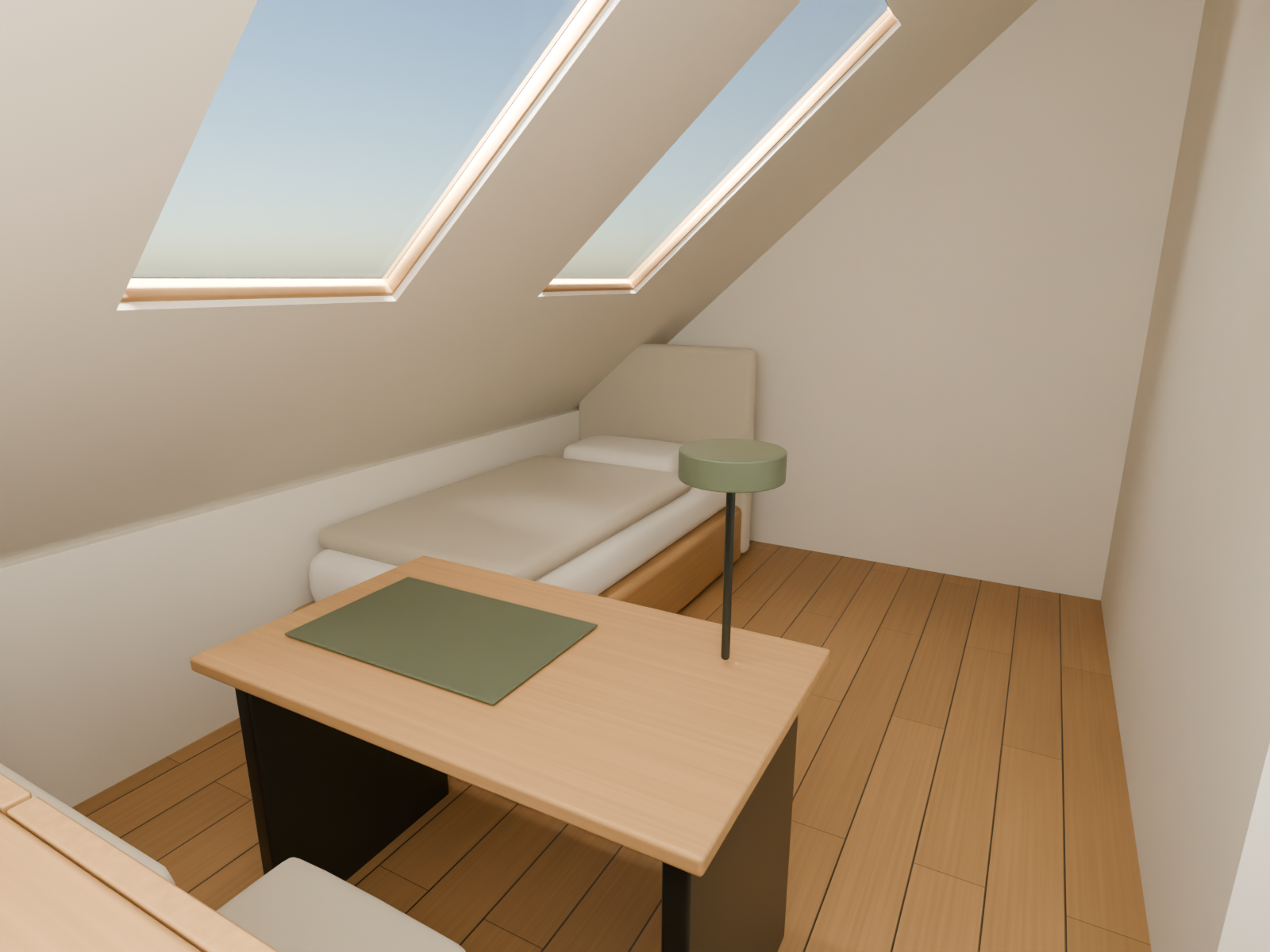

202 · Dětský pokoj
S105 / S144 + řezy S107 / S108 · DWG 261001
Stavební uspořádání podle plánů; volný nábytek, textilie a světla jsou návrhové. Příčky, chodba a střešní okna O12 jsou podle DWG 261001 (b3/b4). Šikminy obkladů jsou koordinační model; napojení na krov není dokončené.

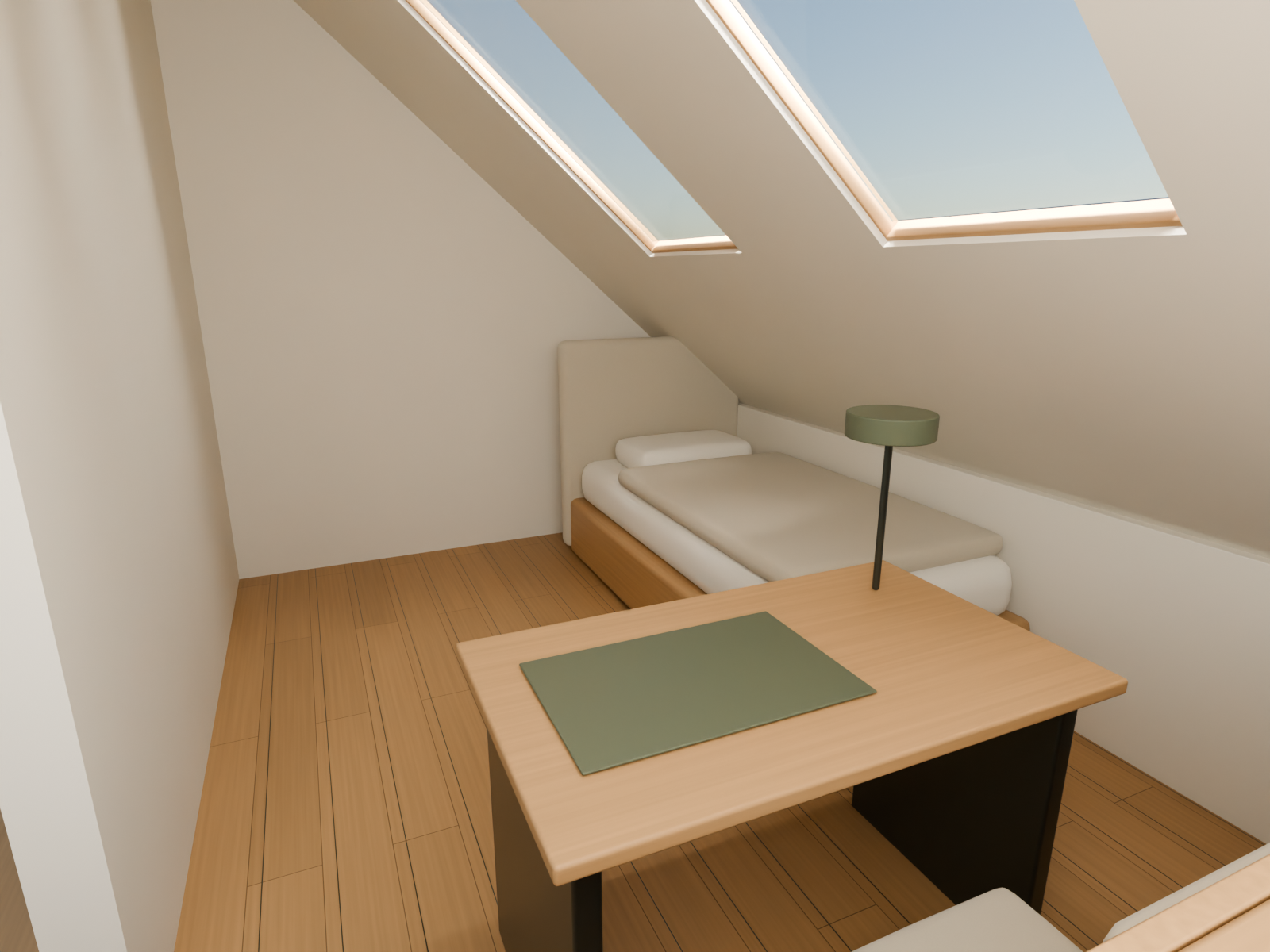

204 · Dětský pokoj
S105 / S144 + řezy S107 / S108 · DWG 261001
Stavební uspořádání podle plánů; volný nábytek, textilie a světla jsou návrhové. Příčky, chodba a střešní okna O12 jsou podle DWG 261001 (b3/b4). Šikminy obkladů jsou koordinační model; napojení na krov není dokončené.
205 · Podkrovní koupelna
S105 / S144 + řezy S107 / S108 · DWG 261001
Rozmístění zařizovacích předmětů podle plánu; výrobky, obklady, zrcadla a osvětlení jsou předběžné. Příčky, chodba a střešní okna O12 jsou podle DWG 261001 (b3/b4). Šikminy obkladů jsou koordinační model; napojení na krov není dokončené.
Další pohledy kuchyně

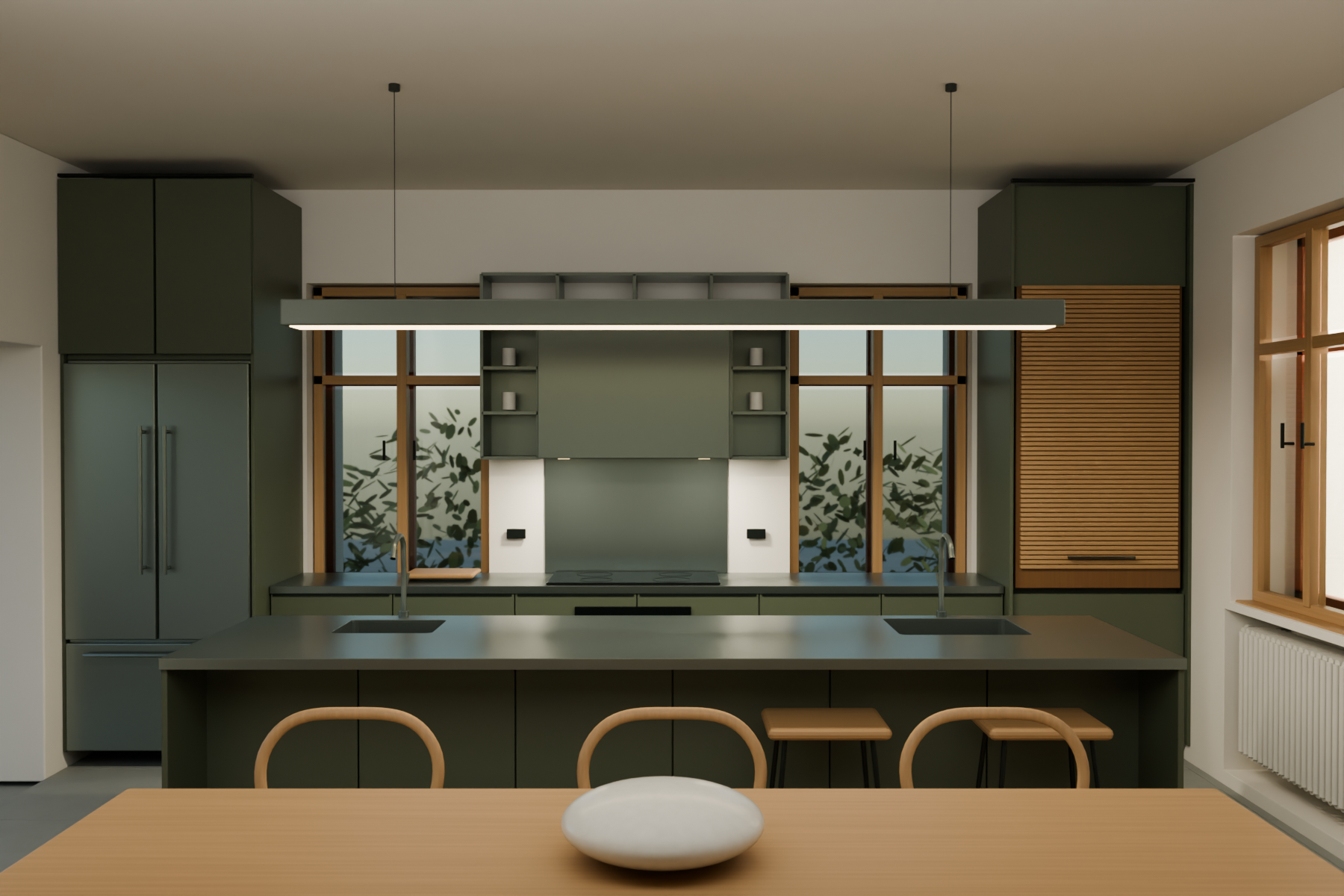

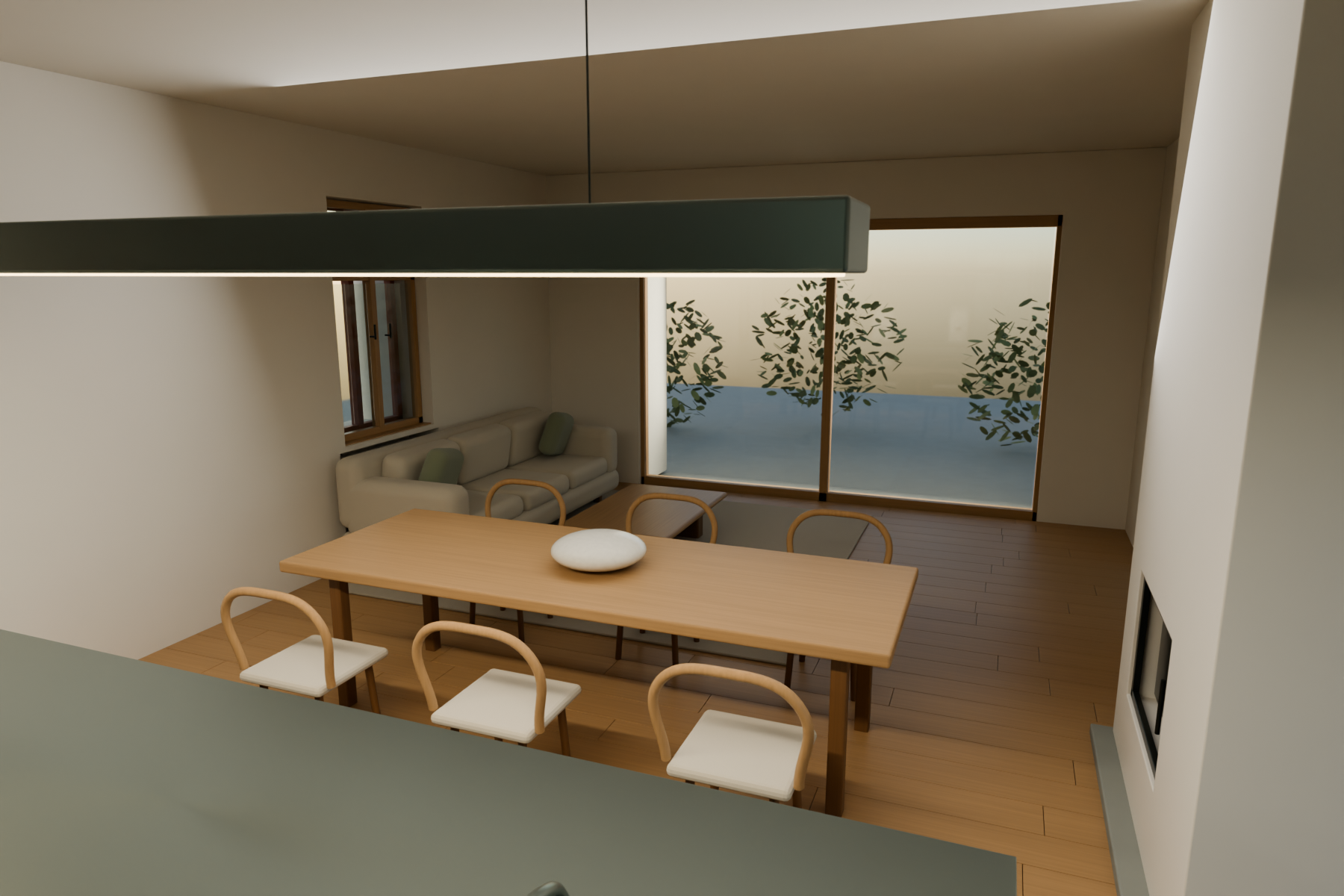

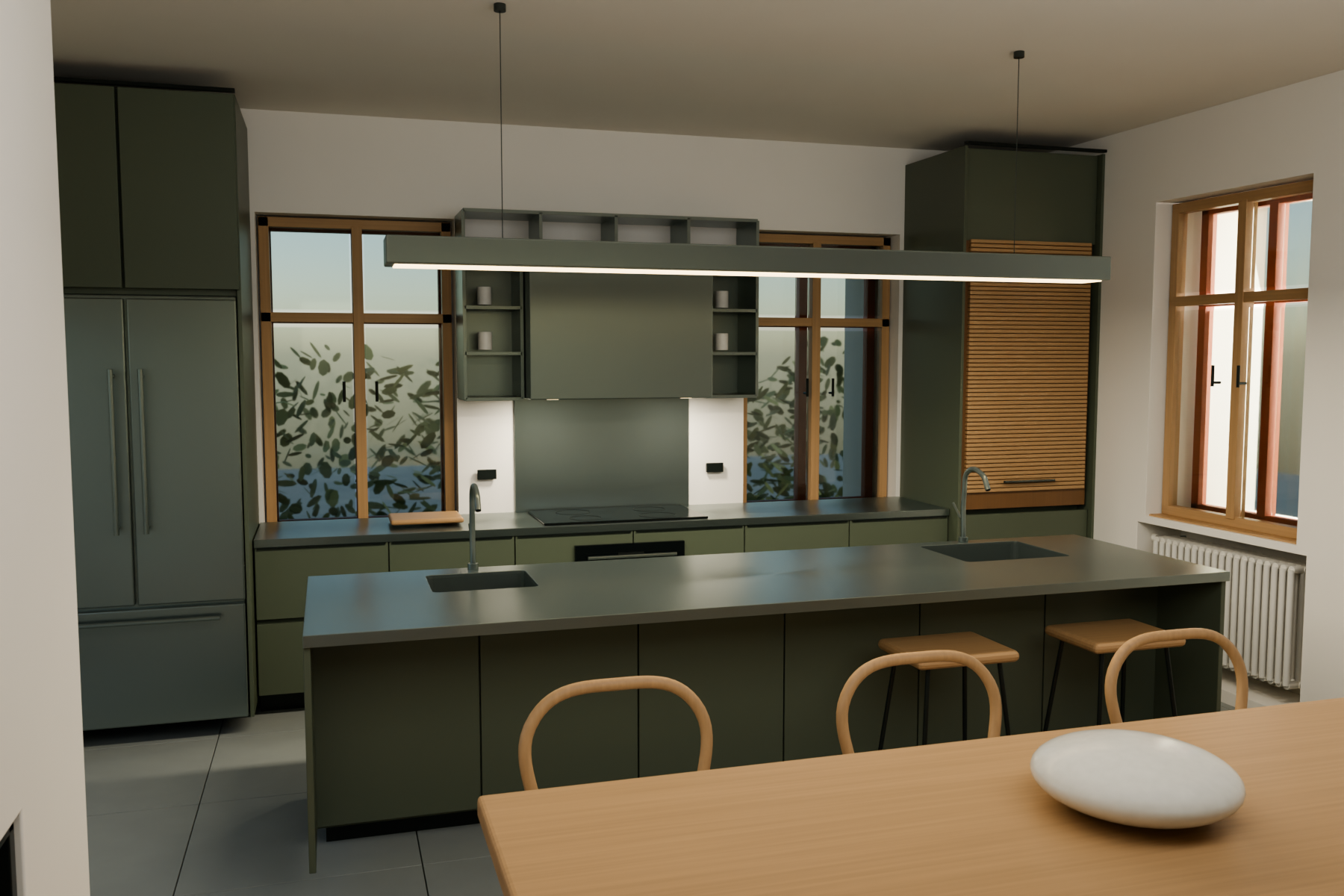

Čelní pohled · Kuchyň z úhlu · Detail ostrůvku · Jídelna a pohovka
Koordinační přehledy

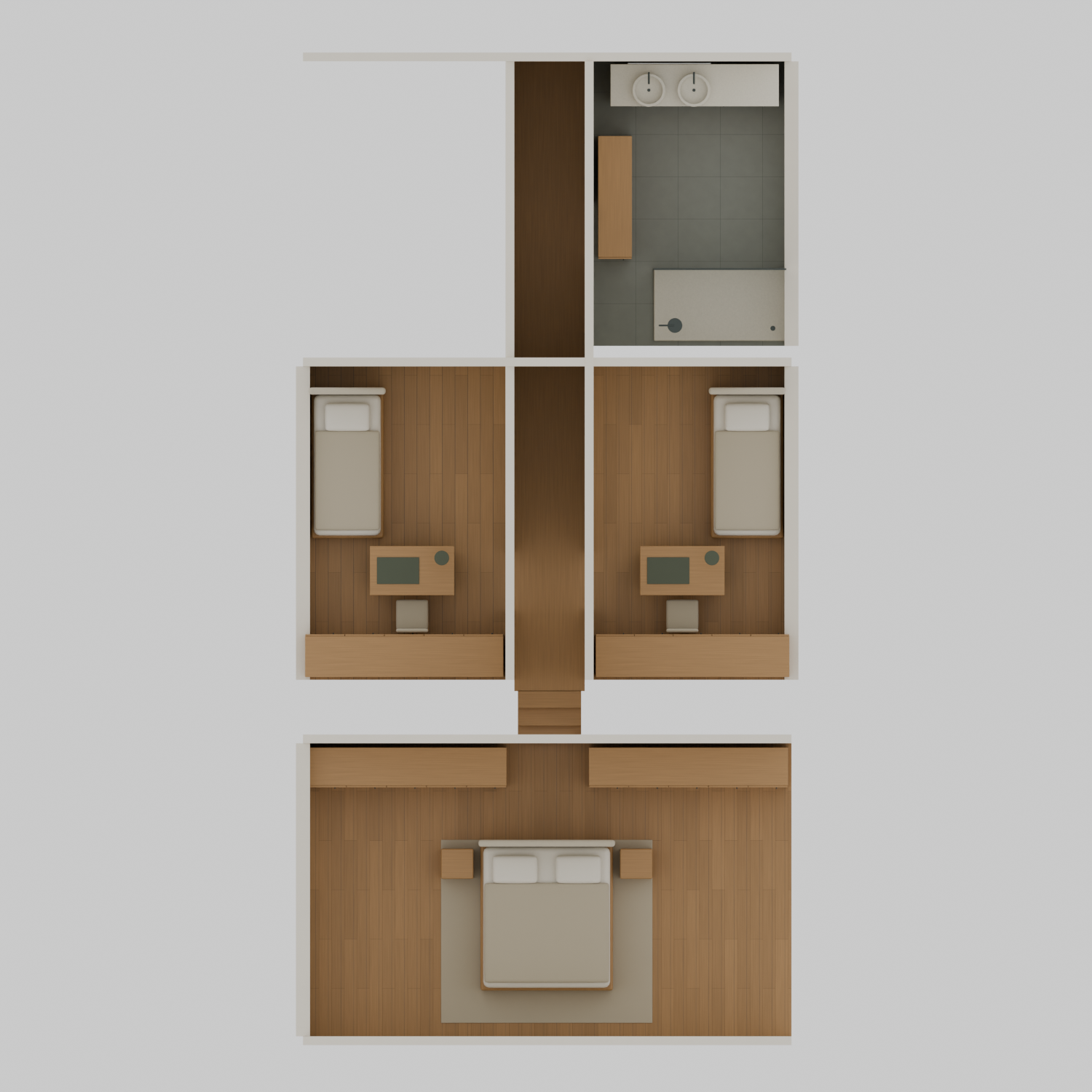

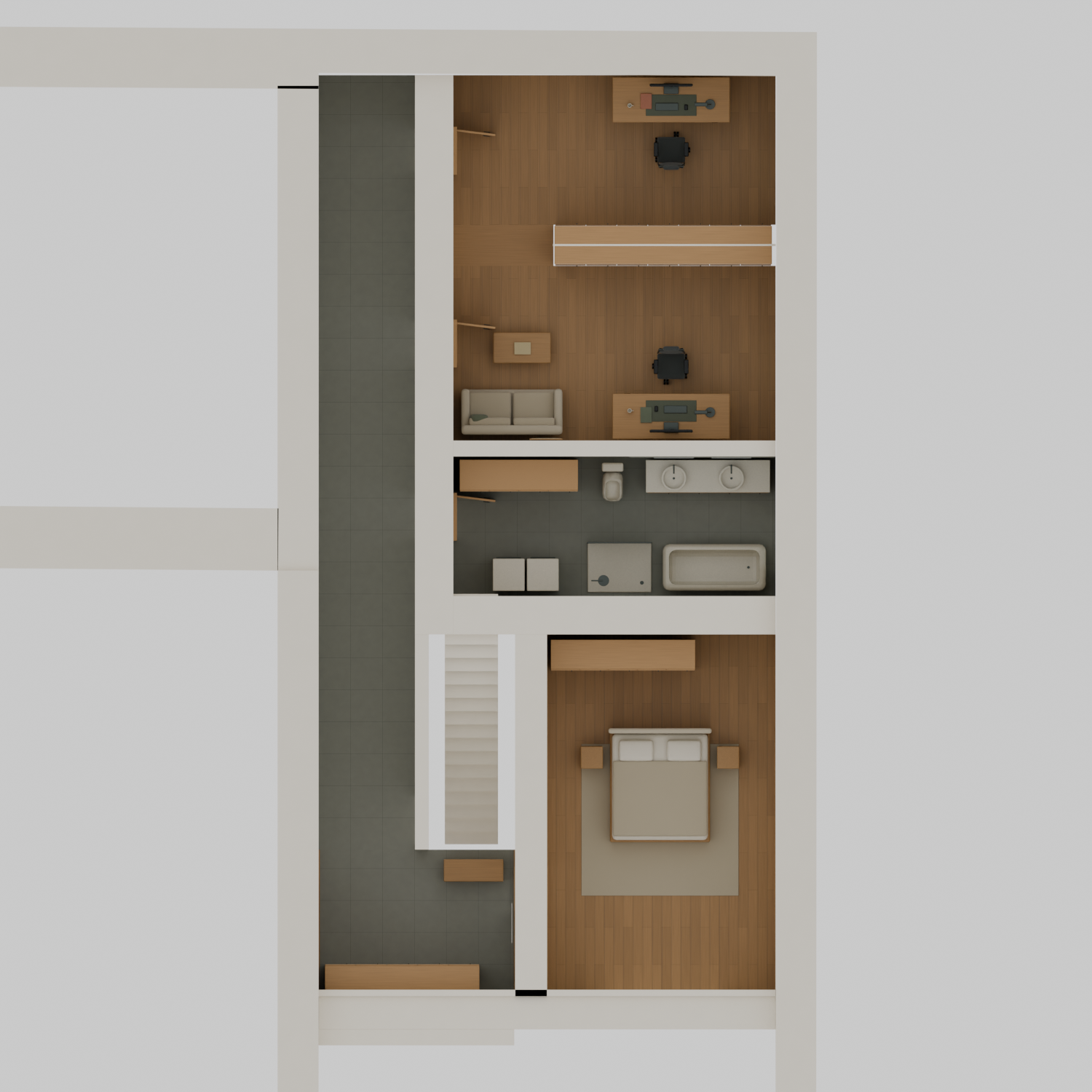

První přehled: celé obytné přízemí včetně kuchyně, jídelního stolu a pohovky; druhý přehled: podkroví. Přízemí je zobrazené s řezem ve výšce 1,40 m, bez stropů a venkovního terénu. Hospodářská křídla nejsou součástí tohoto přehledu. Schodiště je podle DWG 261001 včetně napojení do podkroví přes podesty +2,960 a +3,330 na chodbu +4,070; ostatní stavební návaznosti podkroví zůstávají koordinační studií.
Exteriér podle DWG 261001
Fasády, kruhová okna O11, římsa, lizény a šambrány jsou podle pohledů architekta. Jižní okna kuchyně jsou souměrně pod kruhovým oknem a na střeše je všech 11 střešních oken O12. U jižního štítu je rampa do sklepa podle řezu A, odvodňovací kanálek a podezdívka terasy. Na západě je brána dvora a sýpka na poloze podle výkresů, s valbovou střechou z pohledu. Terasa u kuchyně má parapet a vjezd od východu plot s bránou. Střechy mají bobrovky, šupinové krytí podle řezů. Poslední obrázek ukazuje se skrytým terénem venkovní techniku podle výkresu C.4: dešťovou a splaškovou kanalizaci, drenáž, vodovod, kabel NN, akumulační nádrž, vsakovací objekt a ČOV. Hloubky potrubí jsou z výškových kót výkresu. Terén v místech bez zaměření je jen interpolované doplnění mezi zaměřením a výškovými kótami výkresů, nikoli návrh terénních úprav. Podklady a zbývající rozdíly.
